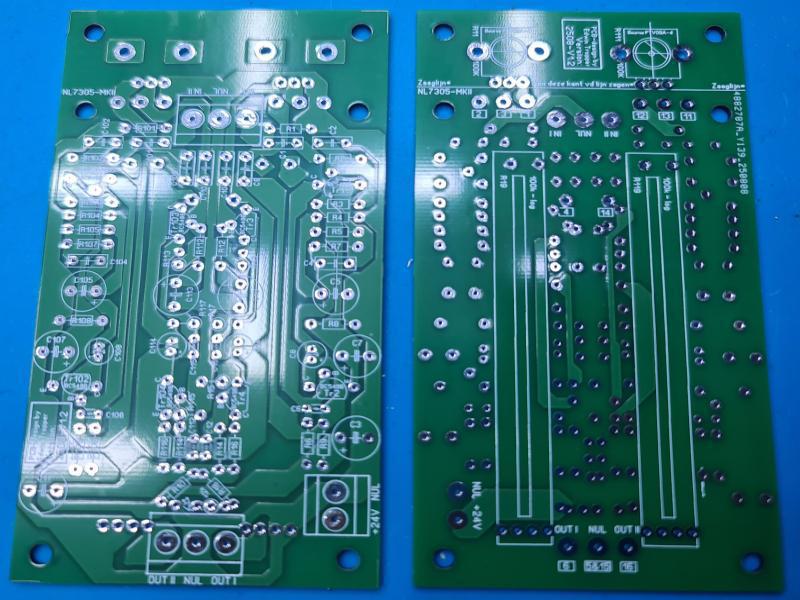

Ook op deze print is rekening gehouden met de montage van alternatieve schuifpotmeters en snap in draaipotmeters op één en dezelfde printplaat. Maar dat hoeft niet!
Door de printplaat langs de zaaglijn af te zagen is het mogelijk om de oude eigen draaipotmeters te blijven gebruiken. Wanneer je daar toe besluit kun je gebruik maken van 1mm soldeerpennen met de bijpassende stekkertjes. Op de printplaat is daarvoor dezelfde nummering gebruikt als in het schema en de beschrijving van de handleiding.
Zoals gebruikelijk is de schakeling met getest op een goede werking. In dit geval met een elektro-dynamische microfoon met een impedantie van 400 ohm.
Op deze Philips Next Gen printplaten worden twee type printpotentiometers toegepast. De printplaat is hiervoor uitgerust met soldeerpunten die een eenvoudige montage mogelijk maken. De ALPS RS6011 schuifpotentiometer heeft een schuiflengte van 60mm en is maximaal 75 mm lang.
Voor de draaipotentiometer wordt de Bourns PTV09A toegepast.
Tips
Edwin geeft aan dat de componenten dichtheid op de printplaat voor through-hole toepassing best hoog is. Het is dus druk op de print, enerzijds door het grote aantal componenten en anderzijds vanwege de ruimte die vrijgehouden moet worden voor de schuifpotentiometers en de snap-in draaipotmeters. Deze componenten moeten echt als laatste gesoldeerd worden. Daarom even een aantal cruciale soldertips om problemen te voorkomen.
Begin met de kleinste onderdelen (weerstanden, kleine condensatoren), ga dan verder met de transistoren en sluit af met de grotere condensatoren.Deze werkwijze staat ook beschreven in de originele Philips handleiding maar aansluitend doet Edwin nog een aantal aanbevelingen die het leven van de zelfbouwert kunnen vergemakkelijken:
Sommige soldeerpunten, zoals van een transistor en een weerstand, maken fysiek contact. Soldeer deze componenten tegelijkertijd. Als je ze apart soldert, loop je het risico dat het soldeergat van de tweede component verstopt raakt. Dit is lastig te herstellen zonder de-soldeerdraad of een zuigpomp. De oorzaak hiervan zijn de soldeerbussen in deze dubbelzijdige printplaat, deze lopen door de printplaat en dus vloeit soldeertin lekker makkelijk uit!
Veel contactpunten bevinden zich op slechts 0,5-1 mm van de schuifpotmeters. Knip de uitgekomen draadjes van componenten daarom altijd kort af en buig de pootjes in de lengterichting van de printplaat om. Zo voorkom je kortsluiting met de potmeters die je later monteert.
NL7305
|
Stereo microfoonversterker NL7305 (ZIP) |
|---|
|
Deze eenheid heeft twee kanalen die geheel van elkaar gescheiden zijn, en waarin het volume en het niveau voor beide kanalen onafhankelijk kan worden geregeld. |
