Het is een publiek geheim dat knutselmaatje Edwin Tropper ieder excuus aangrijpt om maar aan zijn Philips zelfbouw mengpaneeltje te kunnen knutselen. Dus toen hij van één van onze gezamenlijke knutselmaatjes het verzoek kreeg om een Belgisch ontwerp om te katten naar een Tropper-uitvoering begonnen zijn handen te jeuken!
Wat is het geval?
Een punt bij de zelfbouw Philips mengpanelen, sommigen zouden het een 'probleem' noemen, maar dat klinkt anderen weer zo negatief in de oren, is de beschikbare ruimte om eenheden te plaatsen. Natuurlijk kun je de standaardkast laten voor wat het is en zelf wat knutselen, iets dat de meeste zelfbouwerts dan ook doen.
Maar zelfs dan nog is de kans groot dat je een formaat vliegdekschip overhoudt als je alles erin hebt gebouwd wat je erin wil hebben. Zo ook bij het paneeltje van Edwin.
Ruimtevreters zijn met name de VU meters, diehard (dat is Engels voor 'volhouders') zelfbouwerts weten dat de Philips VU-meter een analoog uitleesbare eenheid is, dus met van die zwaaiers ofwel wapperaars. En dat één zo’n eenheid de ruimte inneemt van twee standaard eenheden. Bij gebruik van één zo'n VU-meter is dat doorgaans geen probleem. Wil je echter een hele reeks VU-meters plaatsen, dan wordt het wel heel erg 'breed'. Of 'hoog', net hoe je stapelt. Daarbij is niet iedereen even gelukkig met die zwaaiers; velen vinden een LED-uitlezing handiger of gewoon mooier. Tsja, en dan is het wel een minpuntje natuurlijk dat Philips nooit zo'n LED-uitsturing heeft uitgebracht.
Polykit
De Belgische fabrikant, Manufacture Belge de Lampes Electriques, afgekort MBLE, lanceerde begin jaren '70 van de vorige eeuw een nieuw programma elektronica bouwpakketten. Deze pakketten, ook wel Combi/Pak of KITPACK genoemd, werden op de markt gebracht onder de merknaam Polykit. Onderdeel hiervan was de BEO serie. Die onder meer uit een serie mengpaneeleenheden bestond, waaronder twee uitvoeringen van VU meterkits.
Oké, toegegeven,... het duurde even voordat ook wij het doorhadden, maar eigenlijk zijn het er drie.
De BEO135 is een analoge mono-wapperaar, voorzien van een 'freem' zoals Philps dat in het verleden plachtte te noemen en een frontpaneeltje met een links of rechts gepositioneerde meter. Daarnaast is er de BEO177: een mono LED VU-meterprint die zonder freem en frontpaneel werd geleverd.

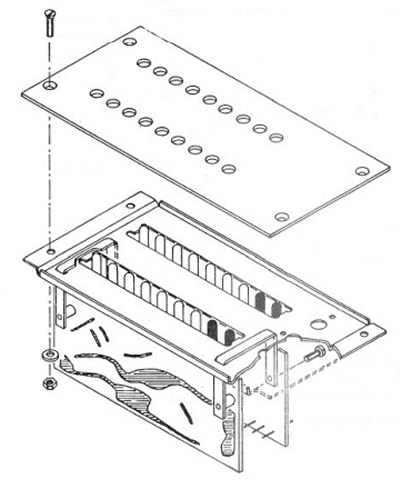

De BEO178 tot slot is een complete stereo VU LED metereenheid voor de standaard Polykit kasten. In feite was dit een aanpassingskit bestaande uit een frontpaneel, een freem en twee (mono) BEO177-printen. Intern werden deze twee printen met beugels op het freem gemonteerd en via alternatieve connectoren omgevormd tot één aansluitbare eenheid. Bij deze oplossing van Edwin Tropper gaat het dus om een modificatie van die BEO178 als stereo eenheid. Vandaar dus de aanduiding van dit *kuch* artikeltje: Next Gen BEO178.
Nou, en dáár is knutselmaatje Edwin dus druk mee geweest. Want het was toch al bijna einde zomer, of zoiets... Zo appte ie me.
Oplettende kijkbuislezertjes zullen opmerken dat al eerder knutselmaatje André zich met het omkatten van de BEO177 en BEO178 heeft beziggehouden. Door hem zijn voor plaatsing op deze wepstek destijds twee (Sprint 6) layouts aangeleverd: de NL0177-BEO177 als stereo LED niveaumetereenheid sturing. En de NL0178-BEO178 als stereo LED niveaumetereenheid uitlezer. Ook zijn aanpak betrof twee printen, waarvan één deel NL0177-BEO177 genaamd was. En het deel met de daadwerkelijke LED uitlezing, NL0178-BEO178. Toegegeven, die nummering kan verwarrend zijn. Want kijkend naar de ontwerpen zou je kunnen denken dat de NL0177-BEO177 van André geen LED uitlezing heeft. En dat klopt,.. want die is op zijn versie van de NL0178-BEO178 geplaatst!
Afijn,.. knutselmaatje Edwin kwam na veel zoeken op het Wilde Weide Wep en het maken van talloze vergelijken tot de conclusie dat hij een spanningsregelaar miste en daarom een eigen ontwerp, gebaseerd op dat van André, in elkaar ging flansen. Dit is door knutselmaatje André vervolgens reuze sportief opgevat: we proberen allemaal iets toe te voegen aan onze hobby. En het is gewoon leuk dat een aantal mensen met ideeën komen. Zo blijft de hobby leuk en interessant.
zo lachte hij breeduit toen ik bij hem hierover begon.
Kijk!,. zo hoort het!
Omgekat

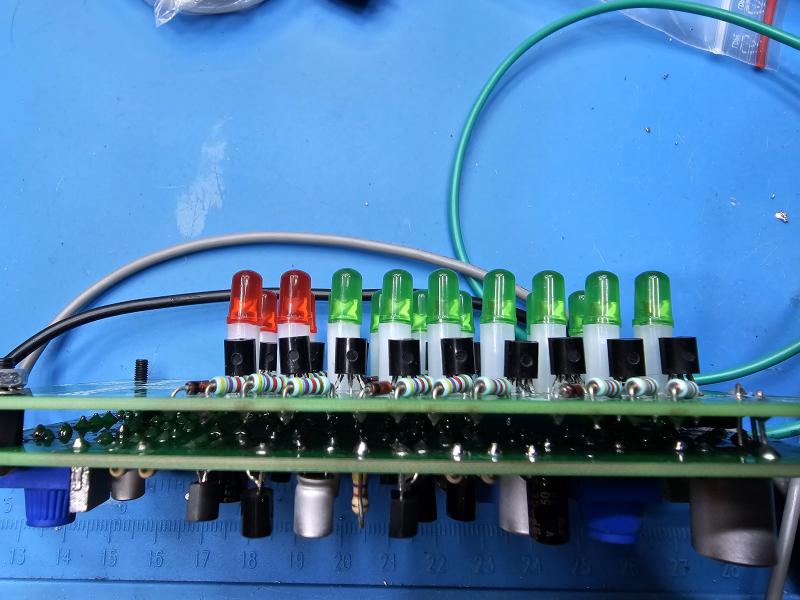

De Next Gen BEO178 oplossing van Edwin bestaat uit twee printen in Sprint Layout 6 formaat die als een wafel op elkaar dienen te worden gemonteerd. De onderste is de print met alle verbindingen, de centrale LM317 spanningsregelaar die aansluiting van 18V AC mogelijk maakt, en de twee versterkertrappen(PCB01-V01A). Daarbovenop komt de print met de leds en de stuurtransistoren (PCB02-V01A). De print met de leds wordt dus zodanig bovenop de verbindingsprint geplaatst dat er een wafel ontstaat. Hierop dient dan weer het freem en frontpaneel te worden gemonteerd.
Via de meel liet Edwin me weten: bij gebruik van een enkelvoudige gelijkspanning van 24V - 0 kun je die +24 V zetten op één van de AC klemmen en een draadbrug monteren tussen de betreffende AC klem en de + aanduiding. Monteer bij voorkeur eerst het voedingsgedeelte en regel de voeding af op + 20 volt. Monteer daarna de rest van de componenten.
Voor wat betreft de componentnummering kan de originele nummering worden aangehouden. Op de printmaskers staan hier en daar nog wat aanwijzingen.
| Component | Waarde |
|---|---|
| RP-1 | 220 Ohm |
| RP-2 | 5 kΩ |
| CP-1 | 100 nF |
| CP-2 | 470 µF tot 2200 µF |
| CP-3 | 10 µF |
| CP-4 | 220 µF tot 470 µF |
| CP-5 | 220 nF |
| IC | LM317 |
| DP-1, DP-2 | 1N4001 / 1N4007 |

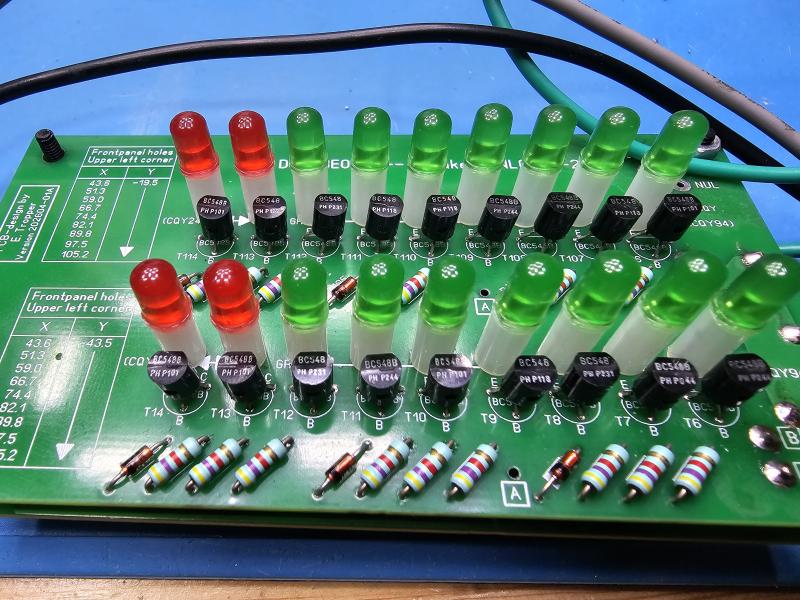

Voor de zelfbouwerts is in ieder archiefbestand een afbeelding met hierin de componentenopdruk bijgesloten. Voor de componentwaardes wordt verwezen naar de BEO177 beschrijving die je links in het venster kunt downloaden. Ook staat er, heel handig, op de PCB02-V01A-print, dus de print met de leds en de benodigde stuurtransistoren, de x- en y-coördinaten voor de boorgaten in de frontplaat, gemeten vanaf de top-left-hoek. Daarmee kun je er zowel 5 mm- als 3 mm-leds in kwijt.
Tot slot heeft Edwin, als kers op de taart, de originele MBLE BEO177 print omgezet naar Sprint Layout 6 formaat. Zelfbouwerts van deze Polykit uitvoering kunnen dus mooi deze gebruiken.
Edwin is immers de beroerdste niet!
