De titel Het leuke van door ontwikkelen is het dóórontwikkelen.
van dit *kuch* artikeltje klinkt misschien als een woordspeling, maar het vat precies de drijfveer achter dit project samen.
Waarom?
Notoire zelfbouwerts zoals Edwin Tropper zijn nooit helemaal tevreden met eerder werk. Het kan immers altijd nóg wel een stukje beter! En dit is nu precies wat hij heeft gedaan met de Philips voorversterker eenheden NL7607 en NL7307 uit de legendarische serie mengpaneeleenheden voor zelfbouw uit de jaren '70 en '80 van de vorige eeuw. Deze mengeenheden zijn kort gezegd bedoeld voor het regelen van het volume van aangesloten tuners, recorders en CD spelers.
Het resultaat is een tweetal nieuwe Next Gen printplaten, door Edwin trots aangeduid met MKII!
Trouw aan het origineel
Deze nieuwste uitvoeringen van de printplaten zijn geheel conform de originele Philips-ontwerpen. Dit betekent dat de authenticiteit behouden blijft, terwijl er slimme optimalisaties zijn doorgevoerd. Zo is er bijvoorbeeld een extra (optionele) weerstand en LED toegevoegd voor de voedingsspanning. Leuk voor de 'heb' en handig bij bijvoorbeeld het testen, maar desgewenst ook eenvoudig weg te laten als je deze niet nodig hebt.
Een belangrijke troef is dat de onderdeelnummering op de printplaat volledig overeenkomt met de originele Philips-handleidingen.
Dit maakt de montage en het werken met deze platen intuïtief voor iedereen die bekend is met de originele documentatie. Die trouwens niet geheel toevallig ook nog eens aan de linkerkant van dit scherm is te downloaden!
Bijzonder aan deze Next Gen-printplaten is dat zij dubbelzijdig zijn uitgevoerd, dus met boven- als onderliggende printsporen én een soldeermasker. Deze keuze is gemaakt met een heel praktisch doel: de montage van modernere en, ten opzichte van de oude 'meuk van vroeghur', kwalitatief betere 'klik-in' draai- en schuifpotmeters. Dit maakt het trekken van talloze draadjes naar deze potmeters overbodig, wat resulteert in een veel opgeruimdere en eenvoudigere assemblage! Iets dat door andere internetmaatjes van Eli (vrienden heeft hij namelijk niet) eerder is geprobeerd, maar nooit op deze manier! En buiten de vereenvoudigde montage levert dit ook een significant ander voordeel op, namelijk qua inbouwdiepte. Met een afstandbus van 10 mm ten opzichte van de chassisplaat komt de totale inbouwdiepte op circa 30 mm. Dit is maar liefst 15 tot 20 mm minder dan het origineel! Perfect voor compacte behuizingen dus...
Keuzes!
Mocht je liever de bestaande draai- en/of schuifpotmeters blijven gebruiken, dan is dat geen enkel probleem! De printplaat heeft soldeerpunten voor het plaatsen van de hiervoor benodigde 1 mm soldeerpennen, waarvan de nummering overeenkomt met de originele Philips-handleiding. Hiermee kun je deze potmeters met de print verbinden.
Mocht je dus alleen de bestaande 4 mm-as draaipotmeters willen behouden, maar de schuifpotmeters vervangen, dan kun je er zelfs voor kiezen om de printplaat langs een aangegeven zaaglijn af te korten en draadverbindingen te maken van je draaipotmeters naar de nieuwe printplaat! En dat allemaal geheel volgens de Philips-nummering.
Man, het kán aan mij liggen, maar leuker dan dit gaat het toch écht niet worden!
Zowel de NL7307 (versie 3.2) als de NL7607 (versie 1.1) zijn met uitstekend resultaat gebouwd en uitgebreid getest. De NL7307 is met twee mono-draaipotmeters met een waarde van 1 MΩ, type: PTV09A uitgerust. De NL7607 met één stereo-draaipotmeter (voorinstel) type RK12-500K (500 kΩ in plaats van 1 MΩ).

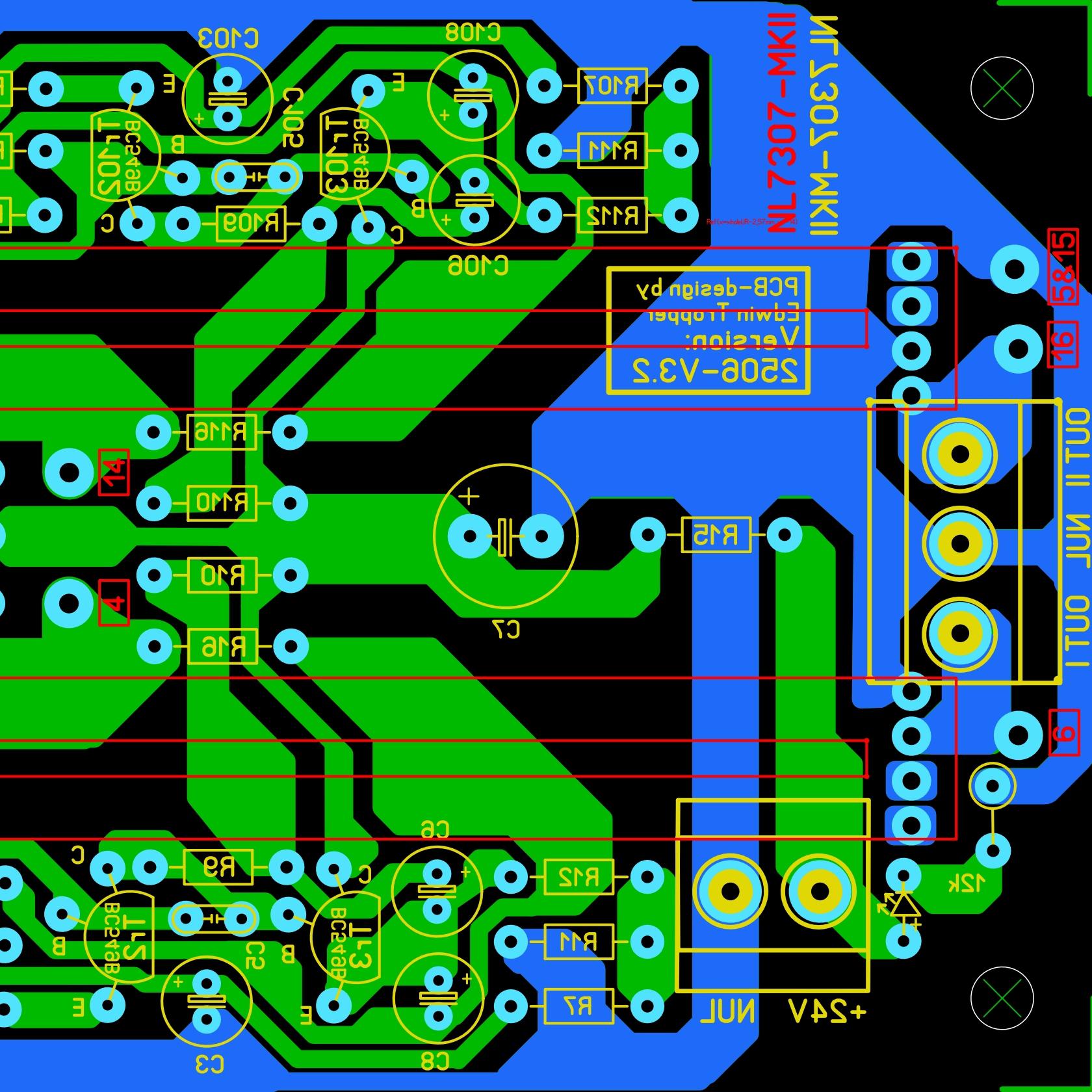

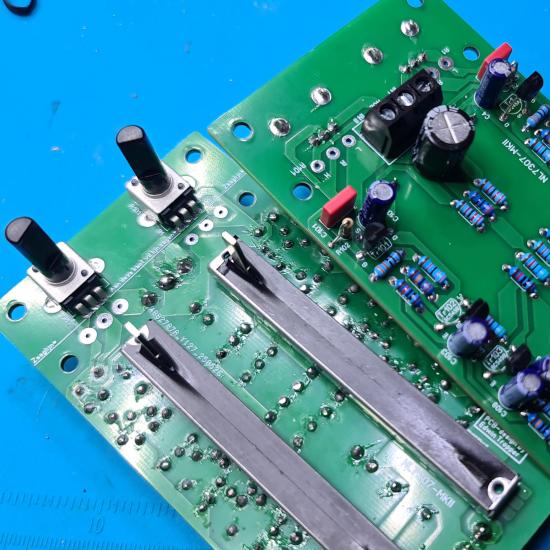

NL7307
|
Dubbele Toonopnemer voorversterker NL7307 (ZIP) |
|---|
|
Deze voorversterker heeft twee kanalen die, inclusief niveauregeling en volumeregeling geheel van elkaar zijn gescheiden zodat deze voorversterker zowel voor stereo als voor mono bronnen kan worden gebruikt. Deze NL7307 is met twee mono-draaipotmeters met een waarde van 1 MΩ, type: PTV09A uitgerust. |

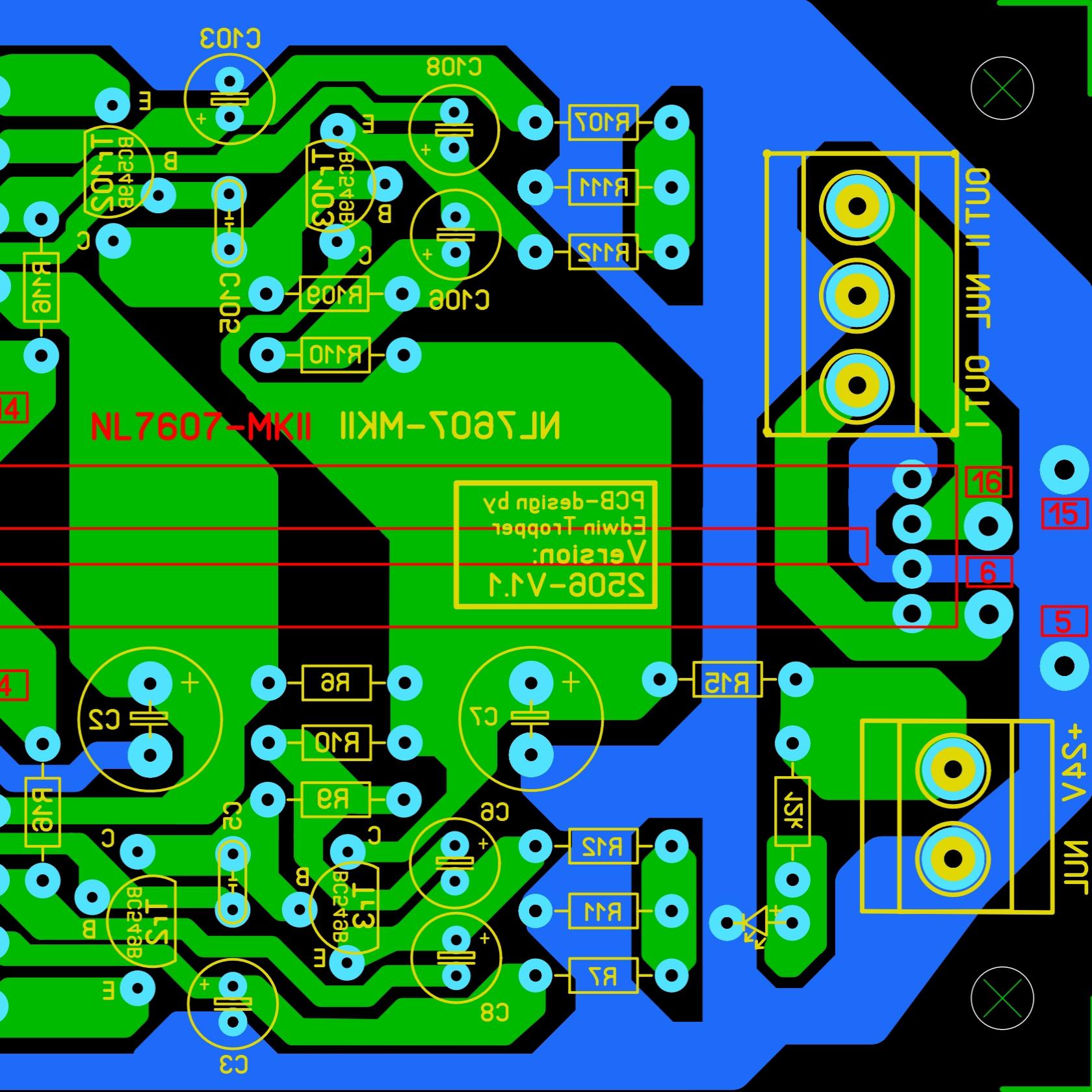

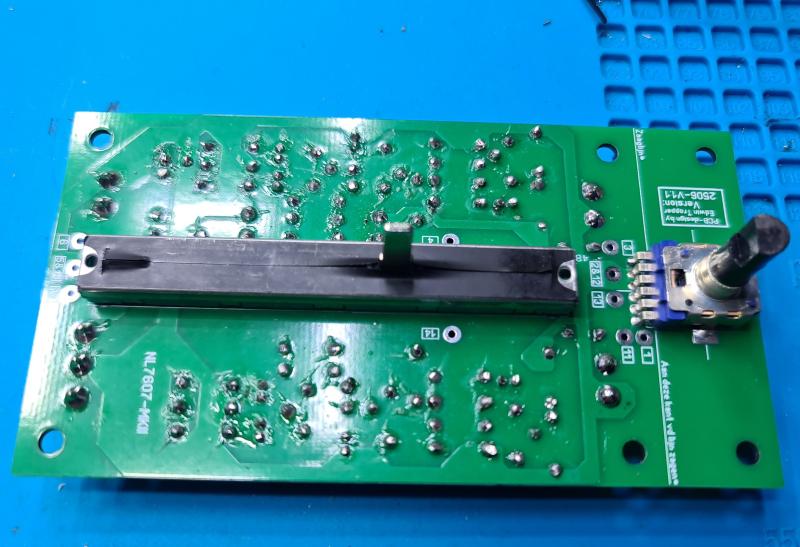

NL7607
|
Stereo Toonopnemer voorversterker NL7607 (ZIP) |
|---|
|
Deze eenheid heeft twee kanalen die geheel van elkaar gescheiden zijn, maar waarin het volume en het niveau voor beide kanalen tegelijk kan worden geregeld met een stereopotentiometer. De NL7607 is met één stereo-draaipotmeter (voorinstel) type RK12-500K (500 kΩ in plaats van 1 MΩ) uitgerust. |
Tips!
De algemene soldeer aanwijzingen in de Philips handleidingen zijn ook bij deze generatie printplaten van toepassing. Dus als eerste de weerstanden monteren, daarna de kleine (C0G/NP0) keramische condensatoren en halfgeleiders. De C0G/NP0 keramische typen hebben nauwelijks capacitantieverschuiving bij temperatuur of spanning en zijn hierdoor een stuk stabieler. Ook zijn deze niet-microfonisch en werken deze met lage vervorming.
De grotere elco's en de aansluitblokjes worden net zoals de 'snap in' draaipotmeters en schuifpotentiometers als laatste gemonteerd. Gebruik trouwens bij het monteren van dit type draai-potmeters een 1 mm fijne soldeerstift want de contactpunten ervan zitten circa 1 mm uit elkaar! Een vaste hand is dus vereist!
Mochten de draaipotmeters van je eenheid nog prima zijn dan hoef je deze natuurlijk niet te wijzigen: problemen leveren doorgaans immers de schuivers. Je kunt dan desbetreffend deel van de print afzagen en gebruik maken van de soldeer eilanden op de print om de draai potmeters te verbinden.
Nou, als dát allemaal geen gemak is, dan weet ik het ook niet meer!
